1M Modulbox One

Gehäuse für elektronische Instrumente, einsetzbar in DIN-Schiene (EN60715) gemäß Norm DIN 43880



Eigenschaften

ist das Modul mit den Mindestabmessungen. Montierbar auf DIN-Schiene (EN 60715), kann mit verschiedenen Klemmenabdeckungen und Fronten ausgestattet werden. Von diesem Modul gibt es drei Versionen mit Klemmen, die auf beiden Seiten montiert werden können.

Technische Daten

Material PPO selbstlöschend
Farbe Grau RAL 7035





1MH53

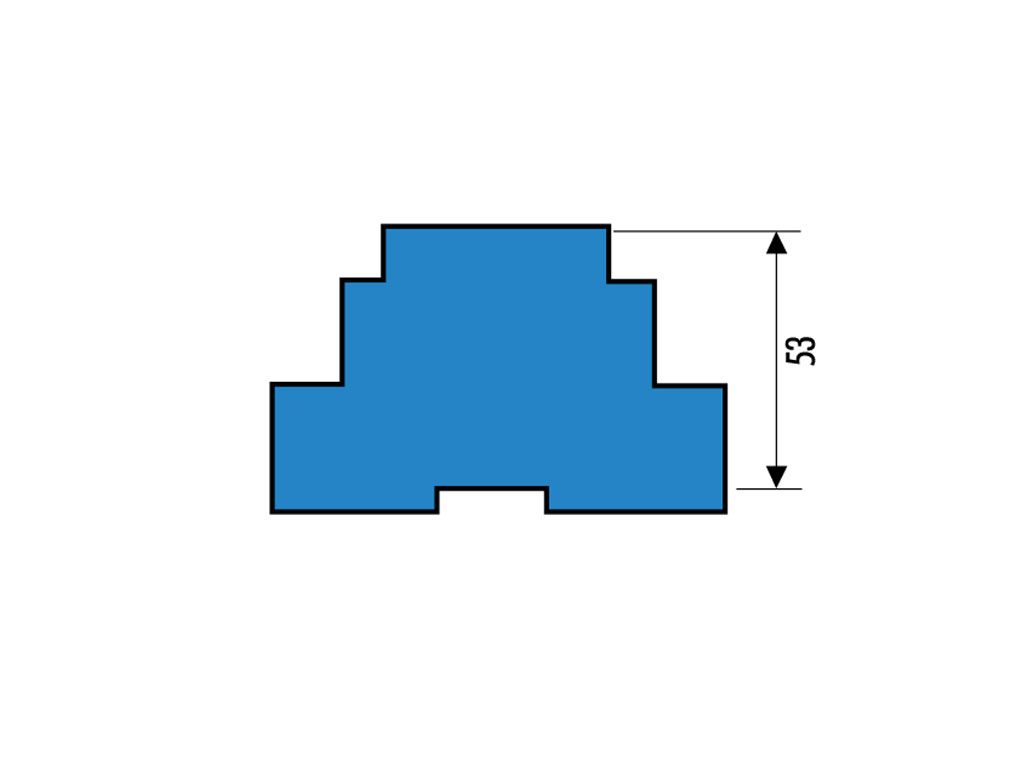

ist eine der offenen Versionen,Höhe,einschließlich Basis,ist gleich 53 mm. Das Gehäuse ist konzipiert für die Snap-in-Montage von drei getrennten Leiterplatten (CSA,CSB und CSC) und,auf seiner offenen Oberseite,können Frontpaneele ohne Haken montiert werden (die Haken sind in das Gehäuse integriert). Die Wände,in den Montagebereichen der Klemmen,weisen Sie Öffnungen auf, die das Innere des Gehäuses zugänglich zu machen. Für diese Version gibt es in den unterschiedlichsten Klemmenabdeckungen.

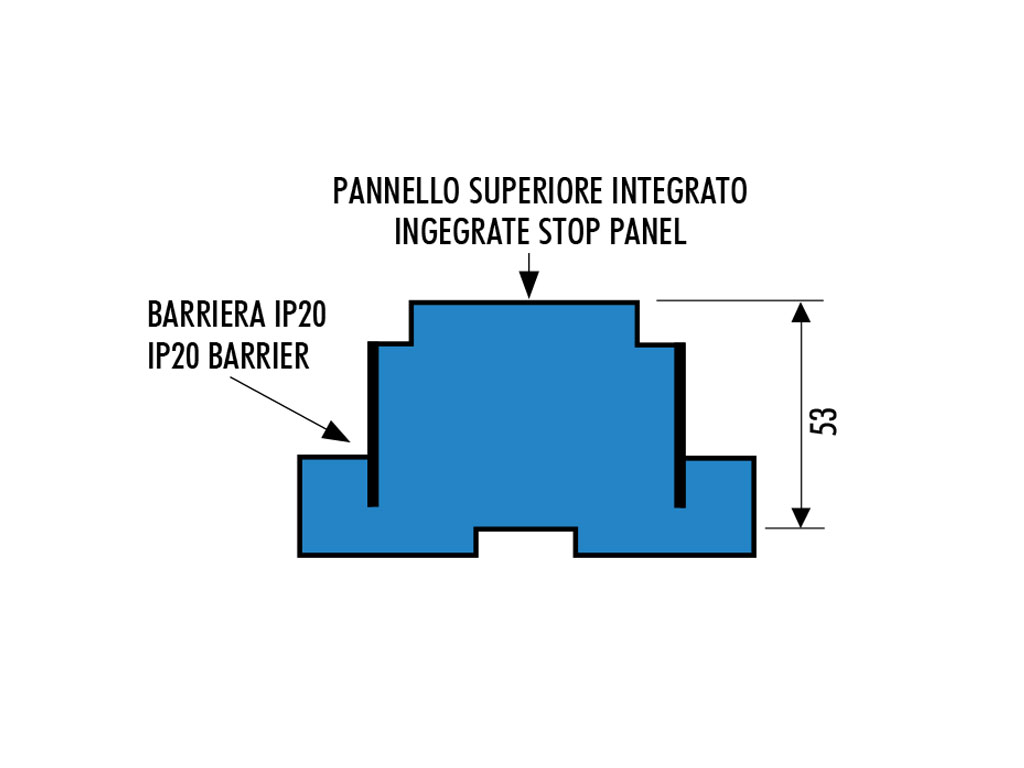

1MC53 ist die geschlossene Version,Höhe,einschließlich Basis,ist gleich 53 mm. Die obere Wand besteht aus einer festen Abdeckung, die durch Formung erhalten wird. Sie weist einen Rahmen für die Zentrierung des Labels auf. Die Wände,in den Montagebereichen der Klemmen,sind geschlossen und verhindern den Zugang zum Inneren des Gehäuses. Bei dieser Version kann nur eine Platine (CSA) eingesetzt werden. Für diese Version gibt es eine Vielzahl von Klemmenabdeckungen.

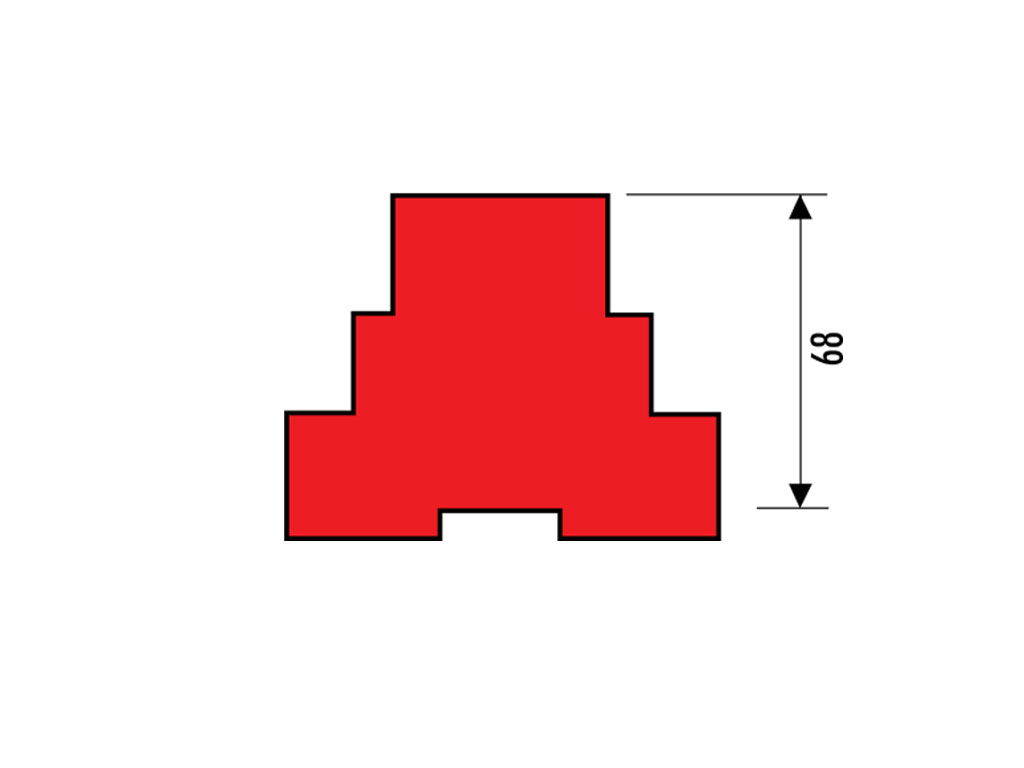

1MH68 ist die hohe Version. Sie weist eine obere Öffnung mit einer Höhe,,einschließlich Basis,,von 68 mm auf. Neben die Möglichkeit der Montage der Frontpaneele ohne Haken (die Haken sind im Gehäuse enthalten) ist für Montage eines transparenten Paneels mit Scharnieren vorbereitet. Die Wände,in den Montagebereichen der Klemmen,weisen Sie Öffnungen auf, die das Innere des Gehäuses zugänglich zu machen. Das Gehäuse ist konzipiert für die Snap-in-Montage von drei getrennten Leiterplatten (CSA,,CSB und CSC). Für diese Version gibt es eine Vielzahl von Klemmenabdeckungen.


Sie müssen sich einloggen oder anmelden, um die komplette Preisliste zu sehen

Wählen Sie ein vollständiges Gehäuse aus der Tabelle aus, um die kompatiblen Zubehörartikel anzuzeigen

Vollständiges Gehäuse

ProduktTyp
05.0102350
KIT ENCLOSURE MODULBOX ONE 1MC53
C53 Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
05.0102530
KIT ENCLOSURE MODULBOX ONE 1MH53
H53 Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
05.0102680
KIT ENCLOSURE MODULBOX ONE 1MH68
H68 Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - Paneele

ProduktTypFarbe
P05010721P
PANEL MODULBOX WITHOUT FRAME 1M TRANSPARENT
H53/ H68/ Transparent Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010721R
PANEL MODULBOX WITH HINGES 1M TRANSPARENT
H68/ Transparent Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010735S
PANEL MODULBOX 1M PLEX TRANSPARENT
H68/ Transparent Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010821P
PANEL MODULBOX WITHOUT FRAME 1M TRANSPARENT RED
H53/ H68/ Transparent Rot Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010835S
PANEL MODULBOX 1M PLEX TRANSPARENTRED
H68/ Transparent Rot Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010201P.BL
PANEL MODULBOX 1M
H53/ H68/ Grau Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - Klemmenabdeckungen ohne Bohrung

Produkt
P05010206T.BL
TERMINAL COVER WITHOUT HOLES 1MPN
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - voreingeschnittene Klemmenabdeckungen

Produkt
P05010203T.BL
PRE-MARKED TERMINAL COVER PITCH 5,08 1MP05P
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - vorgelochte Klemmenabdeckung

Produkt
P05010201T.BL
PRE-HOLED TERMINAL COVER PITCH 5,081MP05
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010202T.BL
PRE-HOLED TERMINAL COVER PITCH 10,16 1MP10
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05010204T.BL
PRE-HOLED TERMINAL COVER PITCH 7,651MP7,5
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - vorgelochte Klemmenabdeckung für Klemmen 25A

Produkt
P05010210T.BL
PRE-HOLED TERMINAL COVER PITCH 6,352 POLES 1MP6,35I
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör - Klemmenabdeckung für Module

Produkt
P05010213T.BL
TERMINAL COVER 1M PLUG-IN CONNECTORS
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör EIB

Produkt
P05000008E
EIB UNIVERSAL ACCESSORY
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Zubehör

Produkt
P05000003E
ADAPTER PLUG-IN SERIES MODULBOX PITCH 5/5,08
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster
P05000004E
ADAPTER PLUG-IN SERIES MODULBOX PITCH 7,5/7,62
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Kühlkörper

Produkt
P05011062D
HEATSINK 1M
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Leeres Modul

Produkt
P05010201E.BL
Einzelheiten und Bestellung Bitte melden Sie sich an oder registrieren Sie sich, um verfügbare Preise und Mengen anzuzeigen
Zeichnungen / Muster

Beschreibung

1) Gehäusekörper

2) Basis

3) Einhakung

4) Klemmenabdeckung*

5) Paneel*

6) Paneel mit Scharnier*

* Separates Zubehör
