22.5 e 45 Railbox XT Vertical

Besondere Eigenschaften

Die RAILBOX XT Serie wurde neu designt und ist zur RAILBOX VERTIKAL Serie mit einer Breite von 22,5 mm kompatibel.

Mit dem neuen 22,5 mm breiten Abstandshalter XT passen Sie die Breite des Railbox XT Gehäuses individuell an. Dadurch kommen Sie auf einfache Weise auf das gleiche Maß wie z. B. die 45 mm breite Version der RAILBOX VERTIKAL.

Dank der Modularität des Systems können Sie auch noch größere Breiten wie z. B. 67,5 mm, 90 mm usw. realisieren, um weitere Leiterplatten in das Gehäuse einzubauen.

Bestellung der RAILBOX XT VERTIKAL

Die Bestellung Ihrer RAILBOX XT ist einfach und intuitiv. Befolgen Sie dafür die folgenden Schritte:

Schritt 1 – Legen Sie die benötigte Breite fest. Entscheiden Sie sich dabei für 22,5 mm, 45 mm oder ein Vielfaches von 22,5 mm.

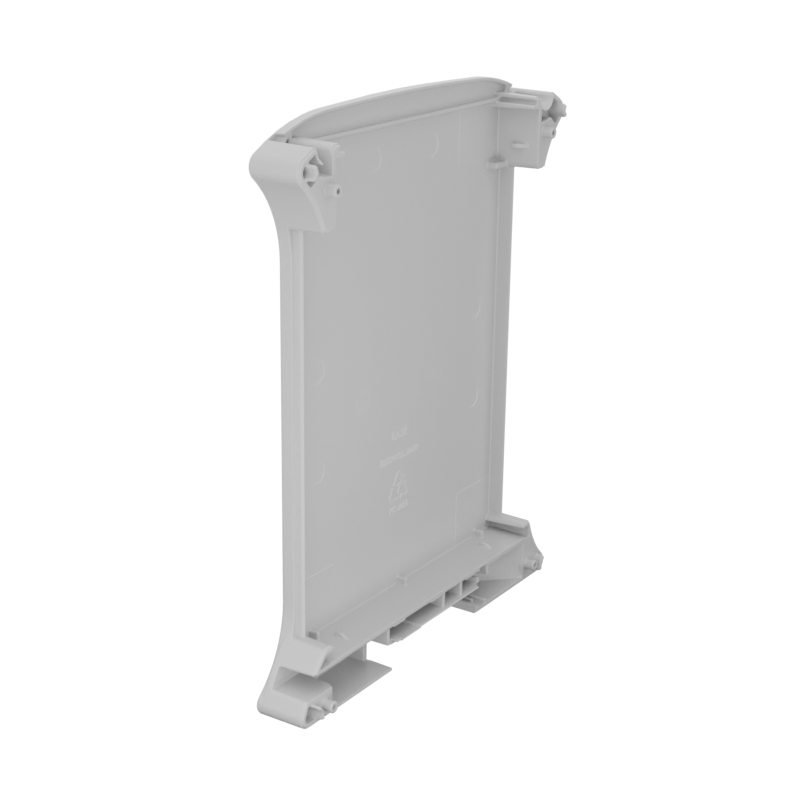

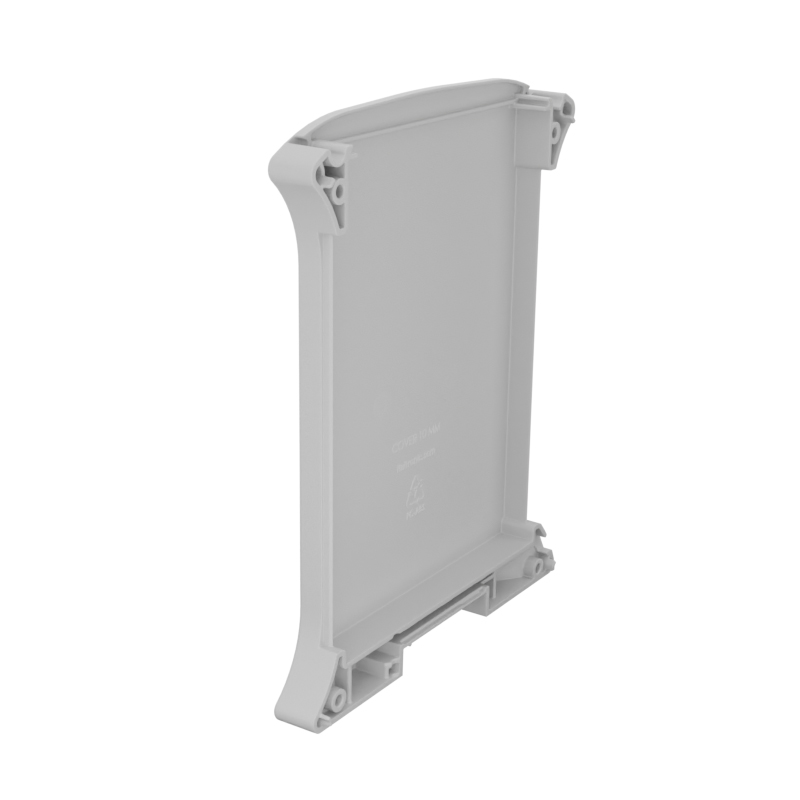

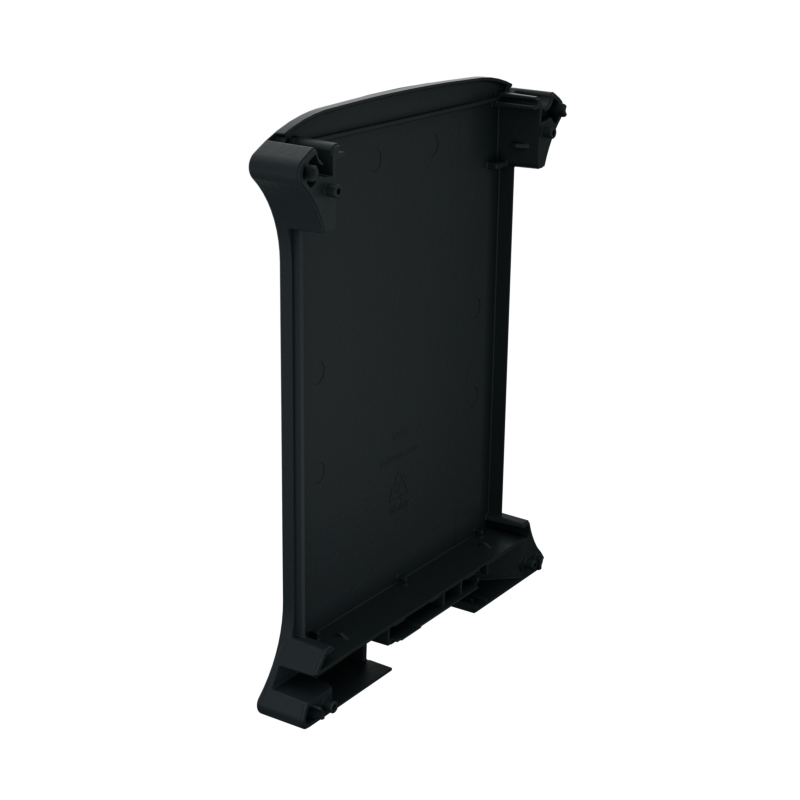

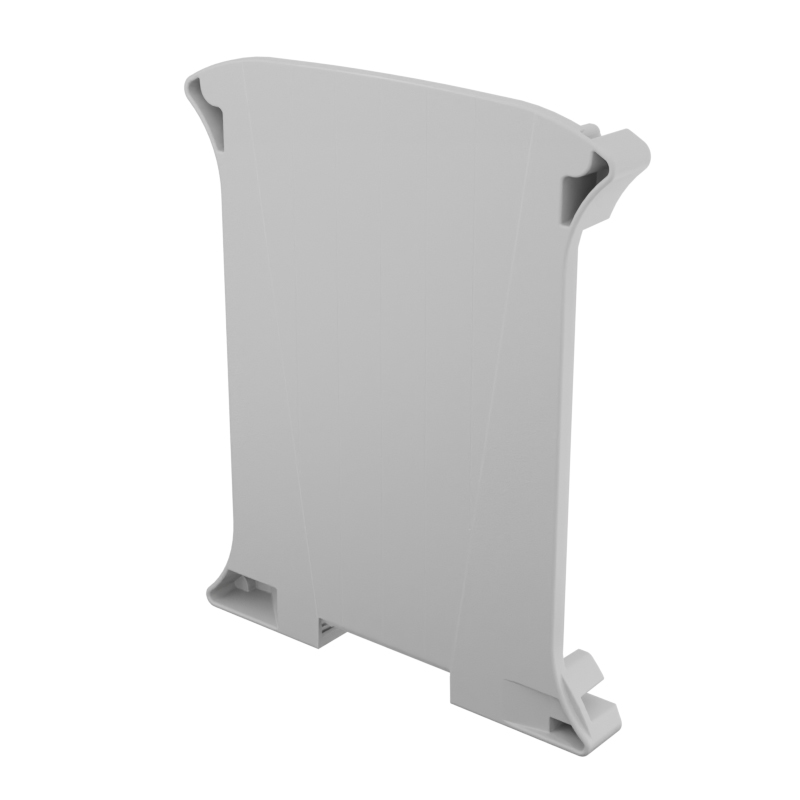

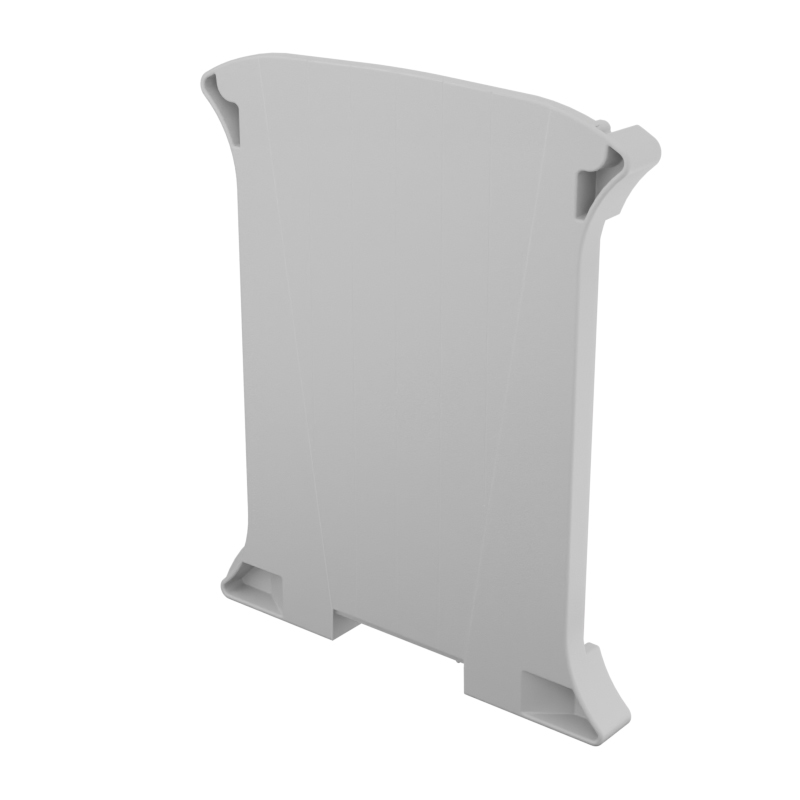

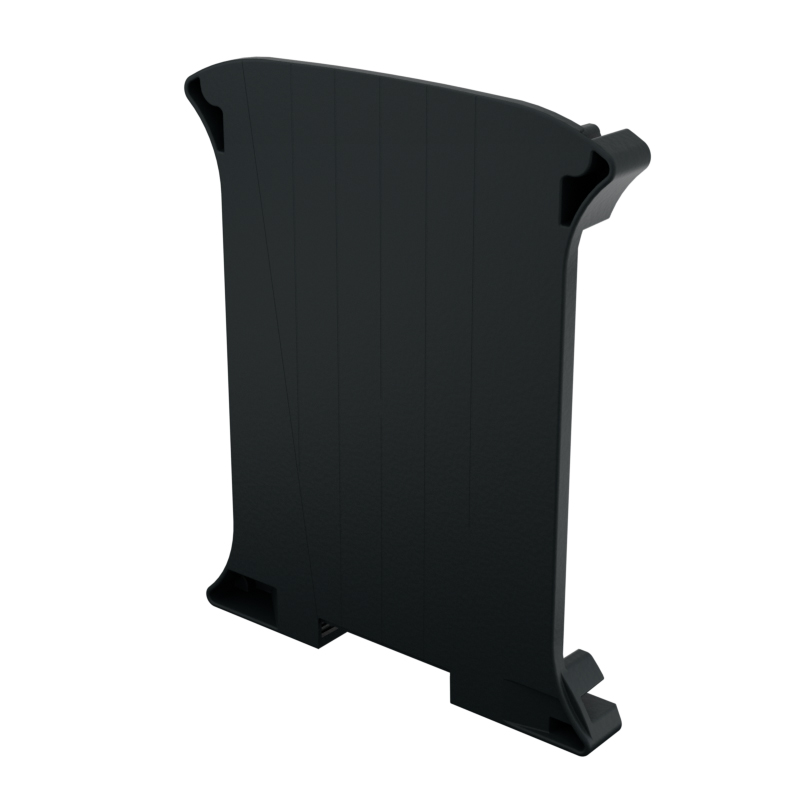

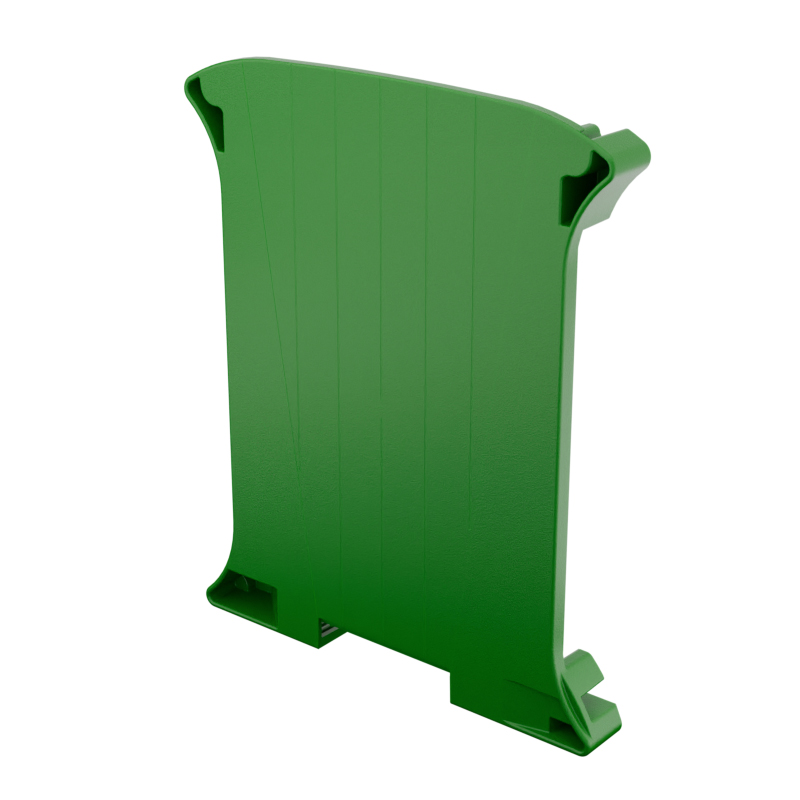

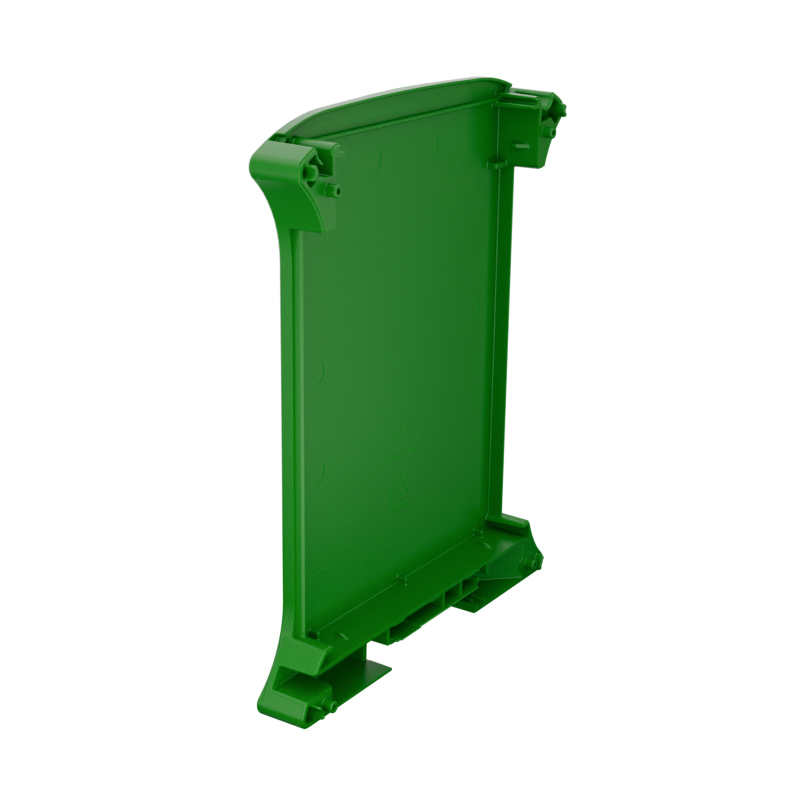

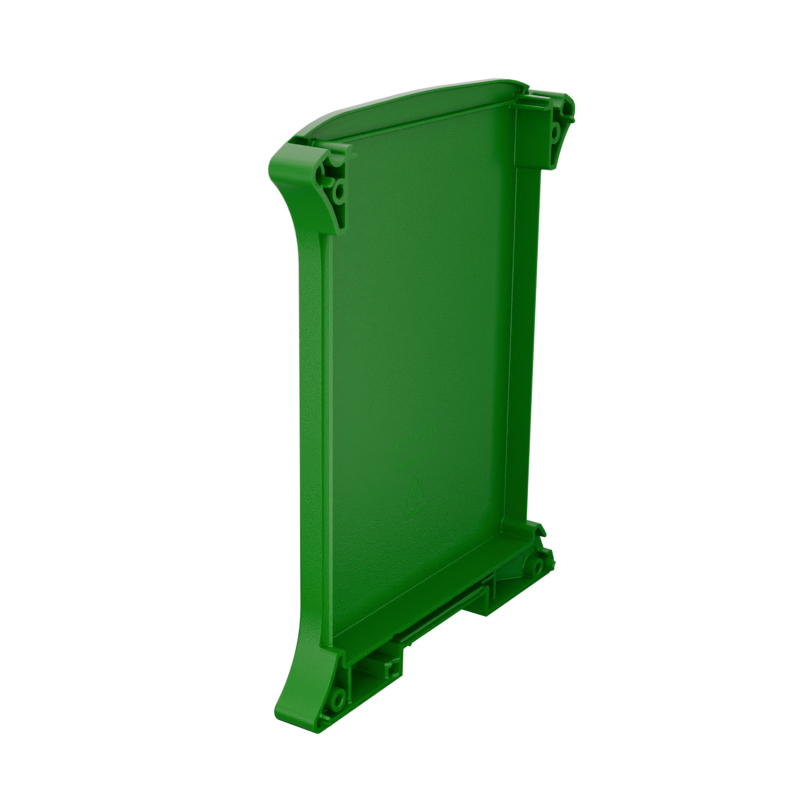

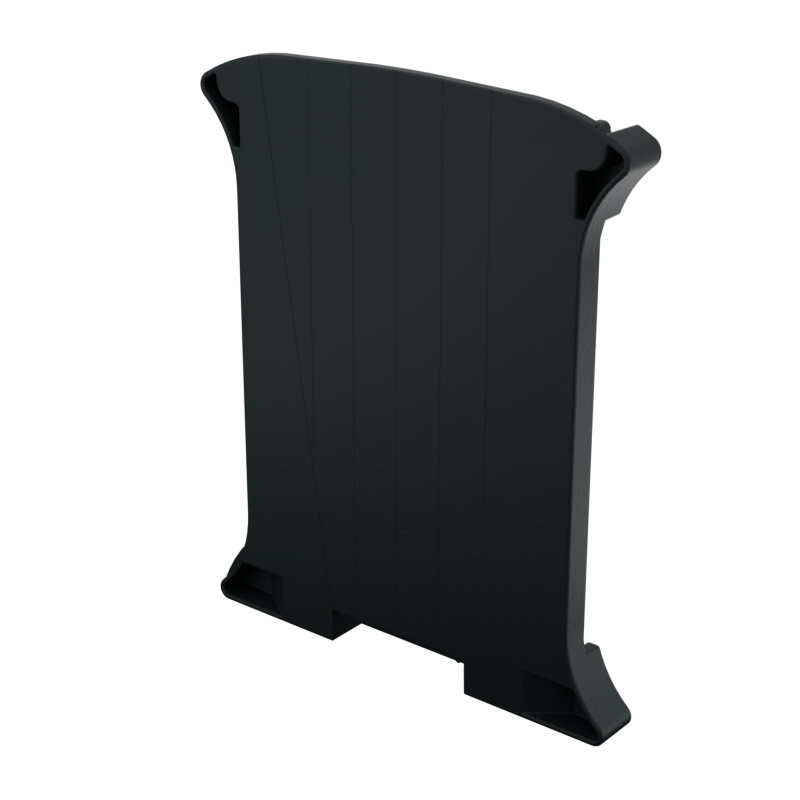

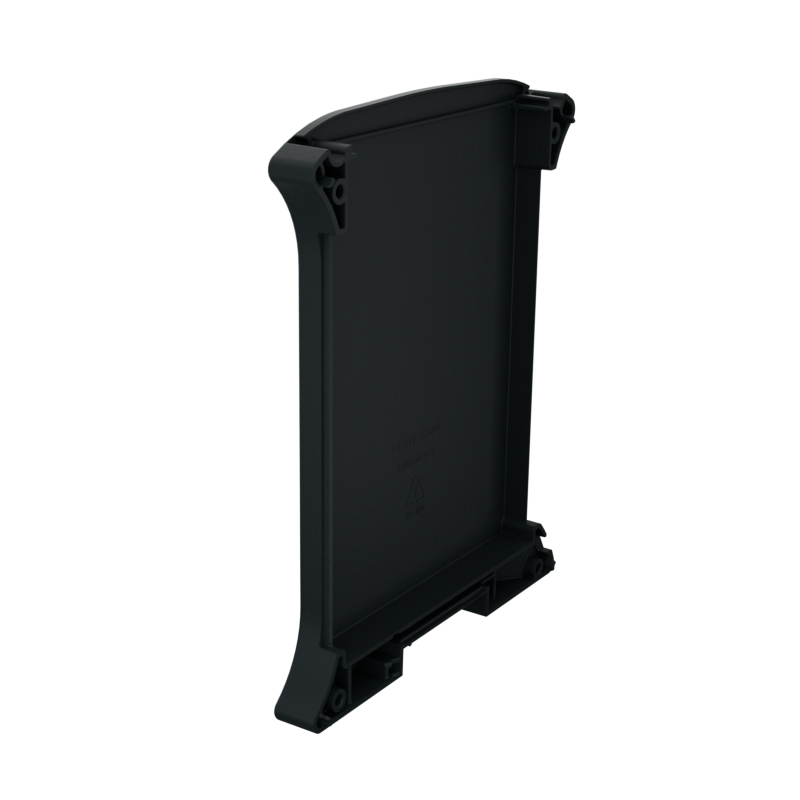

Schritt 2 – Bestellen Sie ein Basisgehäuse (1) und eine Abdeckung (= 22,5 mm Breite). Für größere Breiten, die ein Mehrfaches von 22,5 mm darstellen, bestellen Sie zusätzlich die passende Menge an Abstandshaltern XT (3).

Bei einer Breite von 45 mm bestellen Sie also: 1 Basisgehäuse (base) + 1 Abdeckung (cover) + 1 Abstandshalter (spacer).

Schritt 3 – Bestellen Sie die passende Anzahl an Befestigungshaken (4). Für jedes Basisgehäuse und jeden Abstandshalter benötigen Sie einen Haken (für die Breite 45 wären es dann 2 Stück).

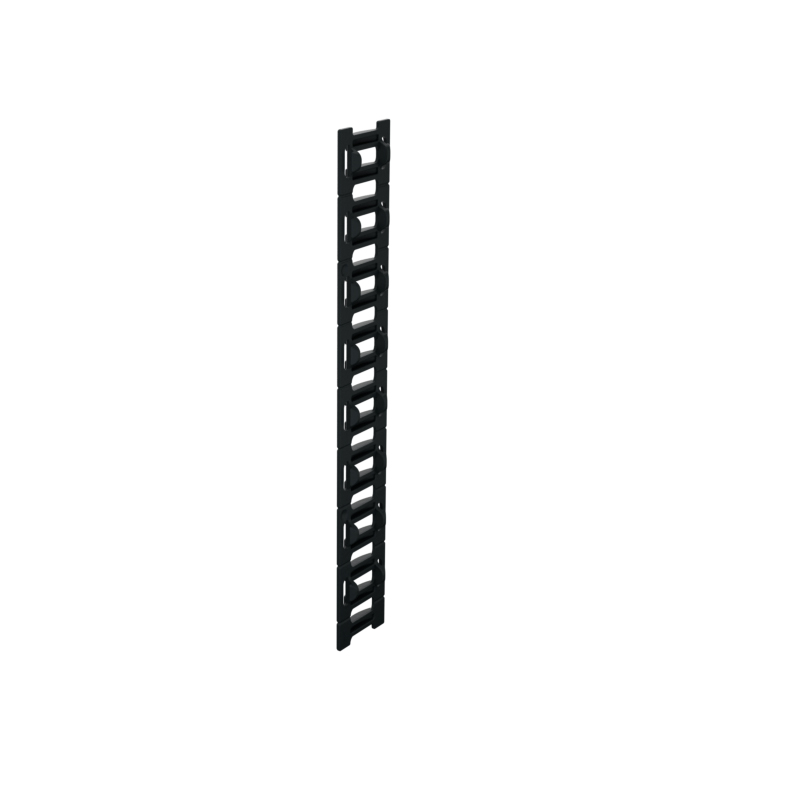

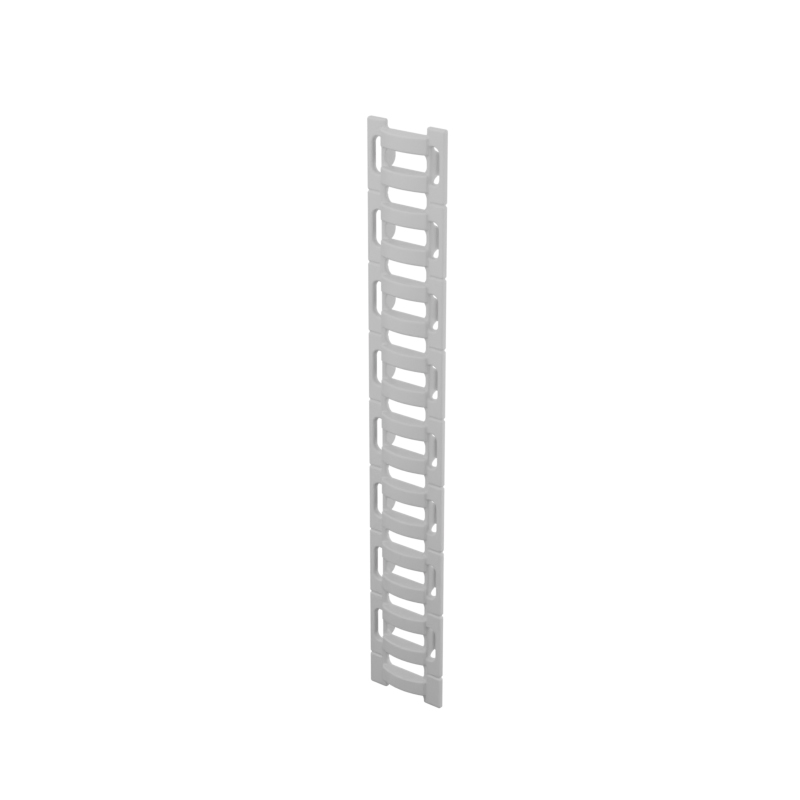

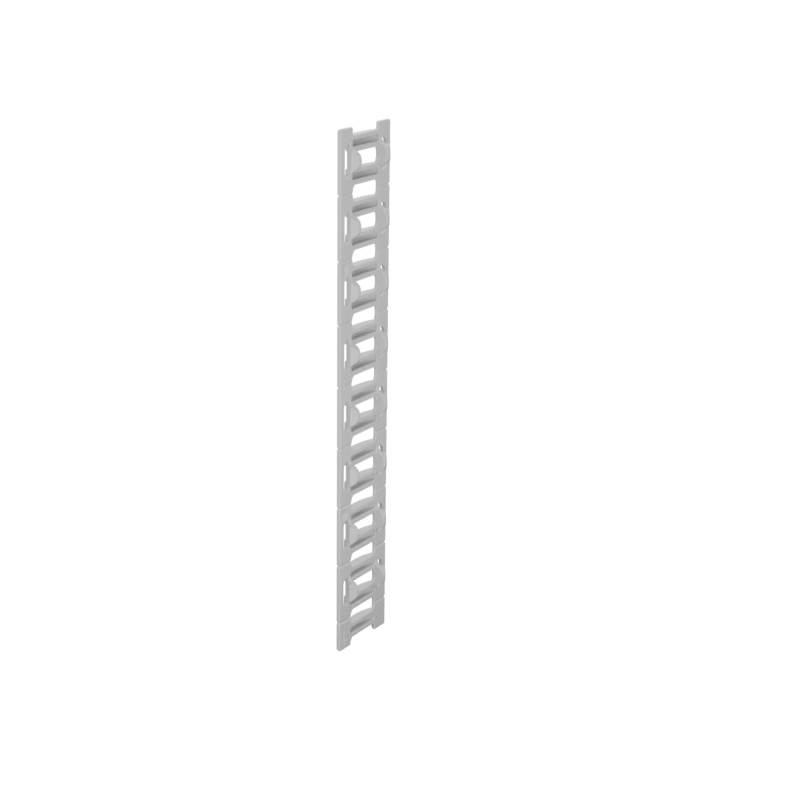

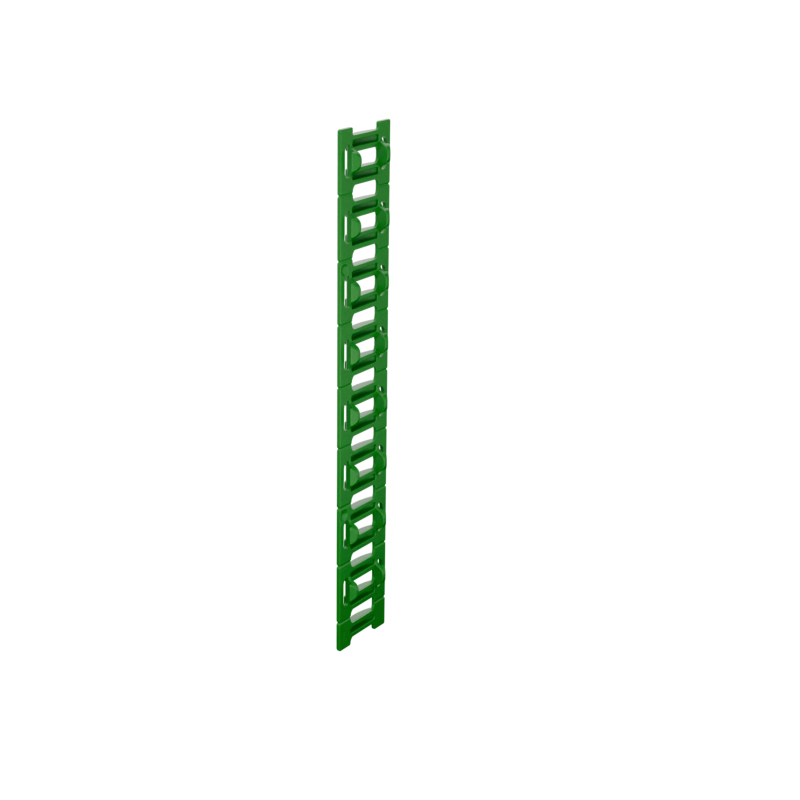

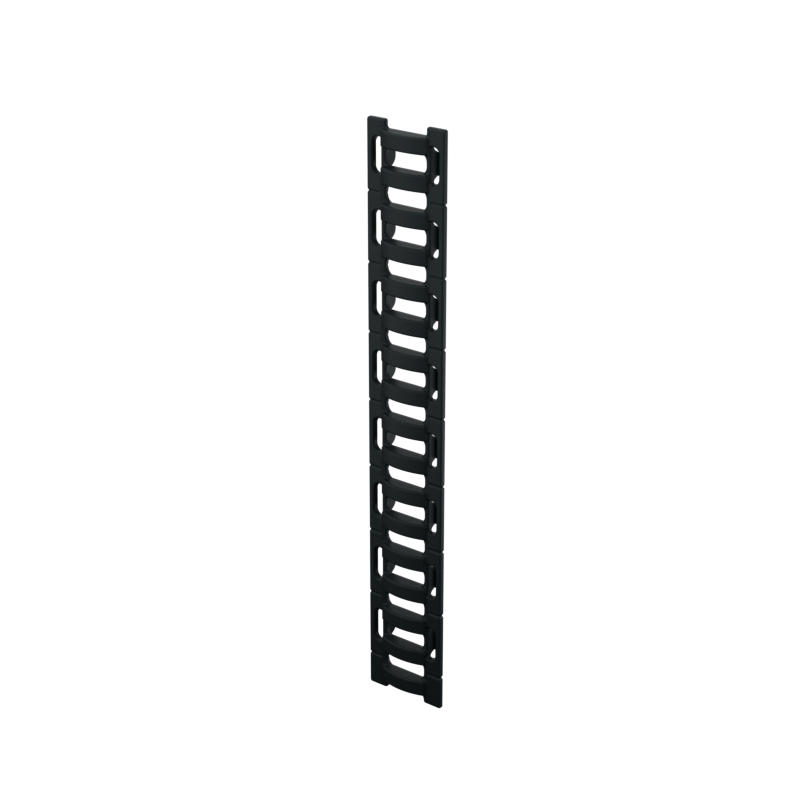

Schritt 4 – Bestellen Sie die passende Anzahl an seitlichen Lochabdeckungen (5) für die Bereiche, welche nicht durch Steckerkontakte abgedeckt sind. Jede Lochabdeckung hat eine Länge von 86,7 mm, was genau der Länge der seitlichen Öffnung der RAILBOX XT entspricht. Diese kann leicht in kleinere Abschnitte von jeweils 10,2 mm unterteilt werden.

Schritt 5 – Bestellen Sie Zubehörpanels (6), passend zu Ihrer Anwendung. Wählen Sie zwischen verschiedenen Ausführungen, wie z. B. der inneren Abdeckung (Panel) (6) in transparent oder in der Farbe passend zum Gehäuse oder der Frontabdeckung (Panel) mit Scharnier (6).

Für jedes Kit aus Basisgehäuse (base) und Abdeckung (cover) und für jeden Abstandshalter (spacer) benötigen Sie eine Frontabdeckung mit Scharnier und eine innere Abdeckung.

Auch dieses Gehäuse kann wie gewohnt kundenspezifisch mechanisch und/oder grafisch angepasst werden.
