Railbox XT Vertical

Gehäuse für elektronische Geräte für die DIN-Hutschienenmontage (EN 60715) nach DIN 43880.



Eigenschaften

Entdecken Sie die Railbox XT Serie für sich! Diese hat ihren Ursprung in der sehr erfolgreichen RAILBOX Vertikal Serie, welche sich seit Jahren in einer Vielzahl von Anwendungen bewährt hat.

Die Railbox XT Serie wurde dabei in den Bereichen Funktionalität und Anwenderfreundlichkeit verbessert.

Alle in der RAILBOX VERTIKAL eingesetzten Leiterplatten können ohne Veränderung in die RAILBOX XT übernommen werden. Der neue Ablauf des Zusammenbaus spart Ihnen dabei wertvolle Zeit bei der Montage.

Der neue patentierte Hutschienen-(DIN-Rail)-Befestigungshaken besteht aus einem einzelnen Kunststoffteil, mit dem die Gehäuse senkrecht auf die DIN-Schiene montiert werden, ohne diese vorher anzuwinkeln. Dies erlaubt, im Vergleich mit Wettbewerbern, auch in beengten Verhältnissen eine schnelle und einfache Montage.

Dieser Doppelhaken, mit dem das Gehäuse auf beiden Seiten der Hutschiene befestigt wird, bleibt in der offenen Position arretiert, bis das Gehäuse auf die Hutschiene montiert wird. Dann löst der eingebaute Mechanismus automatisch aus und hält das Gehäuse sicher auf der Schiene fest. Soll das Gehäuse wieder von der Schiene gelöst werden, geschieht das ebenfalls mit nur einem Handgriff über den leicht zugänglichen Doppelhaken.

Durch das neue Befestigungssystem wird der Zusammenbau beschleunigt. Bitte beachten Sie dabei, dass der Befestigungshaken nun bereits während der Montage der Leiterplatte mit verbaut wird. Die Leiterplatte werden in das Gehäuse eingeclipst, ohne dass dafür Schrauben notwendig sind.

Alle Zubehörteile, wie z. B. die (Front)abdeckung (Panel) mit und ohne Scharnier und die seitlichen Lochabdeckungen, werden in der XT Serie erst nach dem Zusammenbau des Gehäuses montiert, wenn sich die Leiterplatte und der neue Befestigungshaken bereits im Gehäuse befinden.

Der Abstandshalter XT wurde ebenfalls in das neue Design übernommen. Mit Diesem passen Sie die Breite des Railbox XT Gehäuses individuell an.

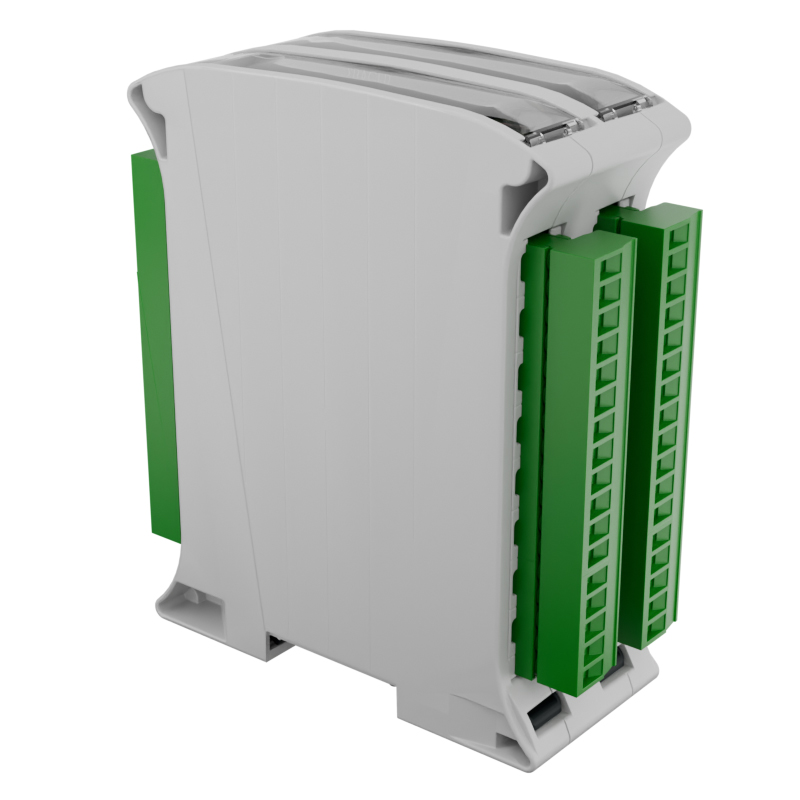

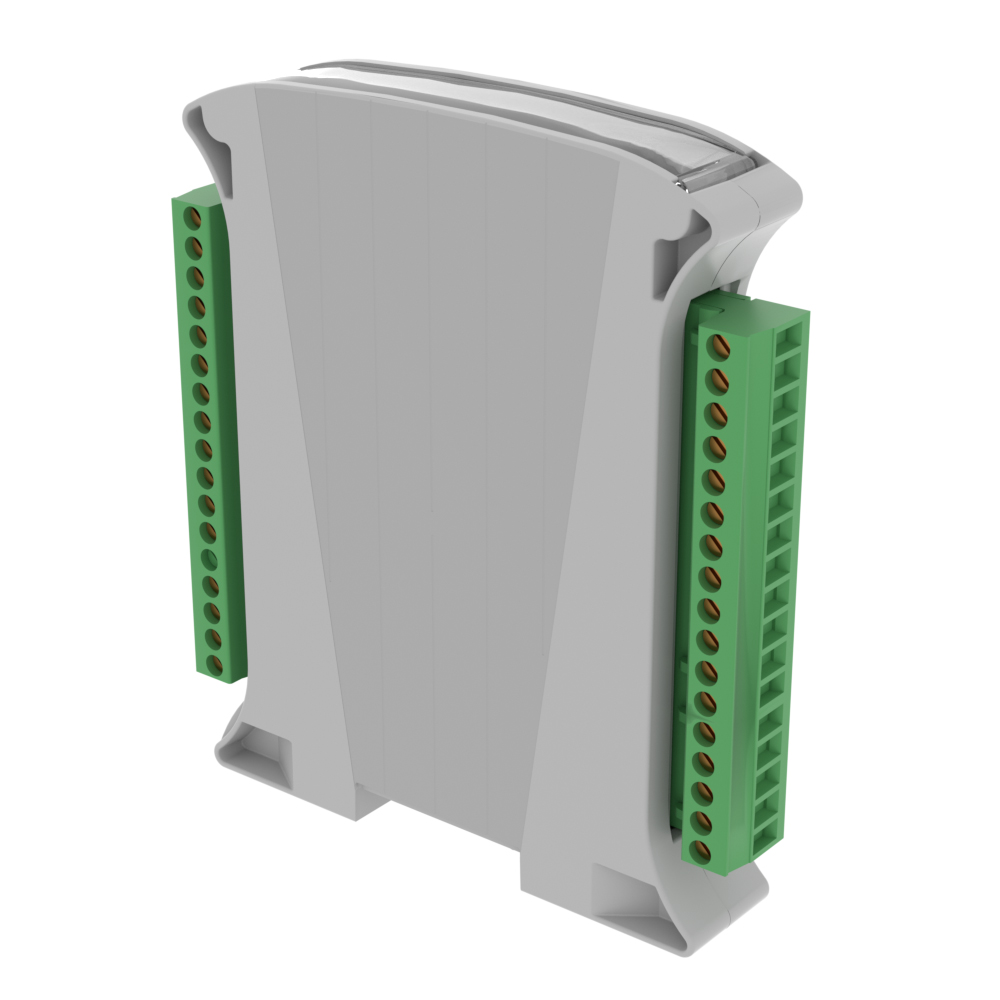

Ausgehend vom Grundgehäuse (bestehend aus Basisgehäuse und Abdeckung) mit einer Breite von 22,5 mm können Sie Breiten von 45 mm, 67,5 mm usw. realisieren.

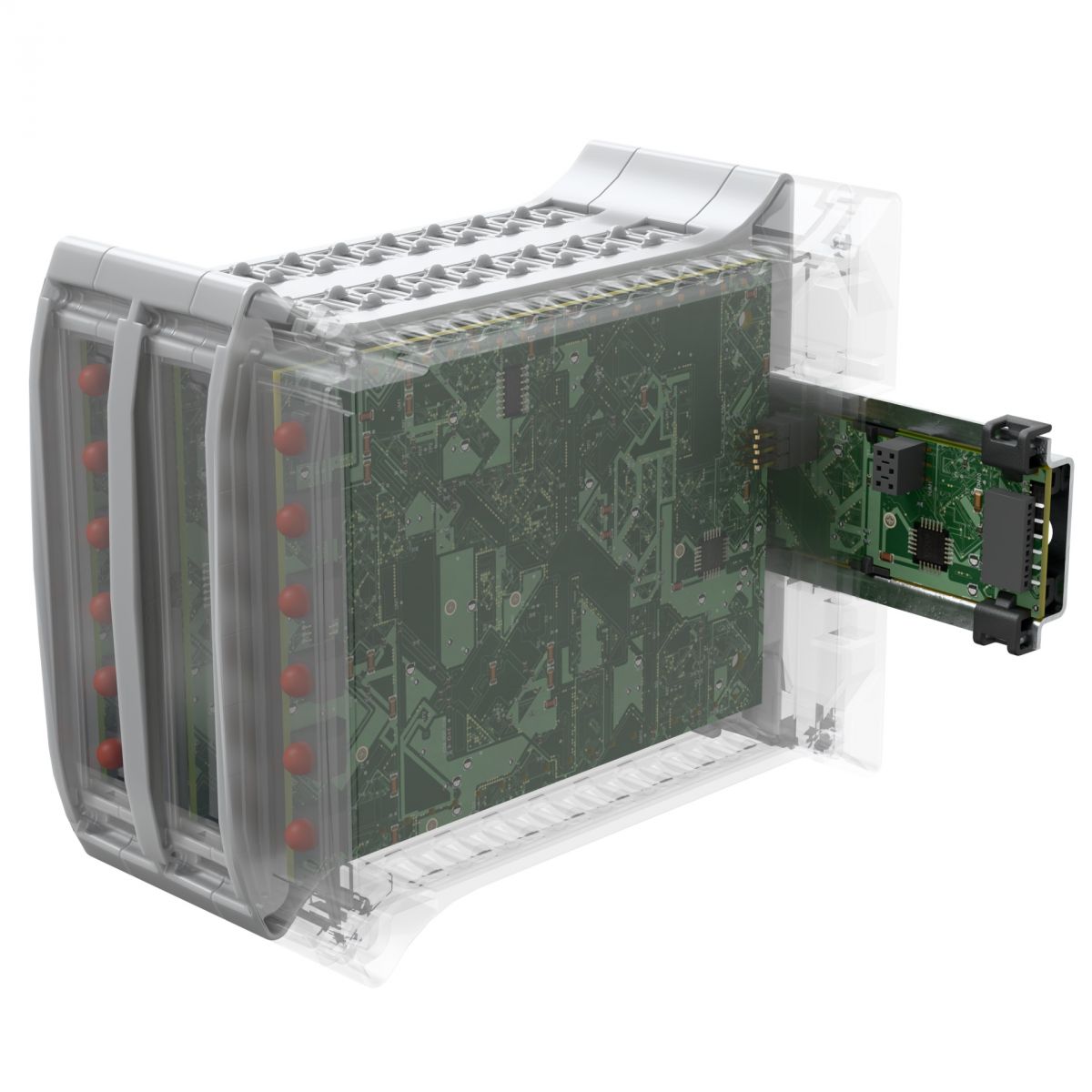

Der Abstandshalter XT gestattet es Ihnen, eine weitere Leiterplatte einzusetzen. Dabei können Sie die Abmessungen unverändert lassen, da die Aufnahme die gleichen Maße unterstützt wie das Basisgehäuse.

Die einzelnen Komponenten des Kits der XT Serie können separat bestellt werden. Dies bietet Ihnen maximale Flexibilität. Das neue Verschlusssystem erlaubt es, das Volumen der Grundgehäuse in den einzelnen Verpackungen zu verringern, und macht zusätzliche Kartoneinlagen zur Abtrennung überflüssig. Damit senken wir die Menge an eingesetztem Verpackungsmaterial und leisten einen wertvollen Beitrag zur Steigerung der ökologischen Nachhaltigkeit in der Industrie.

Technische Daten

Material

PC/ABS, PC (Panel mit Scharnier) und PA (Befestigungshaken)

UL94-Einstufung

V0 (PC/ABS und PA), V2 (PC)

Farbe

Grün (6017), Dunkelgrau (7021), Grau (7035)

Maße

Höhe 125 mm Tiefe 110 mm, Breite 22,5 und 45 mm

Betriebstemperatur

-40°C + 90°C (basierend auf der Verlustleistung)

DIN-Rail-kompatibel
